Switch-It Vigo es un auricular Bluetooth totalmente inalámbrico que permite manejar una silla de ruedas eléctrica utilizando pequeños movimientos de la cabeza. En este artículo repasaremos las consideraciones que debemos tener en cuenta para una configuración exitosa. Asegúrate de explorar también la amplia gama de videos de configuración que encontrarás en la página web de este producto, dentro del apartado “Otros Documentos”
¿Con qué sistemas de control de silla de ruedas eléctricas es compatible Vigo?
Vigo es compatible con la gama de sillas de ruedas eléctricas de Sunrise Medical Quickie y Magic Mobility. Requiere la misma configuración electrónica que cualquier otro mando especial, como un control cabeza o controles de conducción con botones. Por ejemplo:
- Sistema de control Curtiss-Wright R-NET con pantalla OMNI 2. La pantalla permite al usuario de la silla de ruedas ver lo que está sucediendo, para tener éxito no solo conduciendo la silla, sino también al operar todos los modos de la silla y dispositivos externos (como controles de entorno por infrarrojos y tecnología móvil con Bluetooth).
Componentes para la operación de la silla de ruedas
El mando de cabeza Vigo posiciona sensores giroscópicos cerca de la cabeza del usuario para interpretar sus movimientos y controlar la silla de ruedas. Para garantizar un diseño ligero y discreto del auricular, se conecta un módulo llamado Link externo a la caja de control Omni 2, la cual se guarda dentro del estuche con cremallera ubicado en la parte posterior de las sillas de ruedas eléctricas de Sunrise Medical. Las señales del auricular viajan al módulo receptor Bluetooth Cubo montado cuidadosamente en la parte superior de la pantalla de visualización Omni 2. El Cubo transmite la información al Link a través de un cable. Aquí, las entradas se traducen en señales de joystick que el sistema de control de la silla de ruedas puede utilizar para todas las funciones de la silla de ruedas.

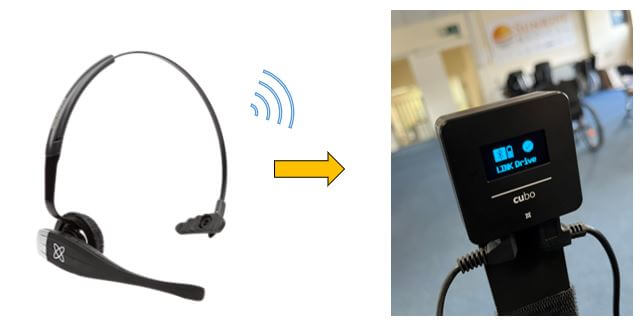

Imagen de arriba a la izquierda: Diadema Vigo con botón de activación multifunción montado a la derecha.
Imagen de arriba a la derecha: Receptor Cubo, que recibe señales del Vigo y las transmite a través de un cable micro USB al módulo Link, montado típicamente en la parte trasera de la silla de ruedas.

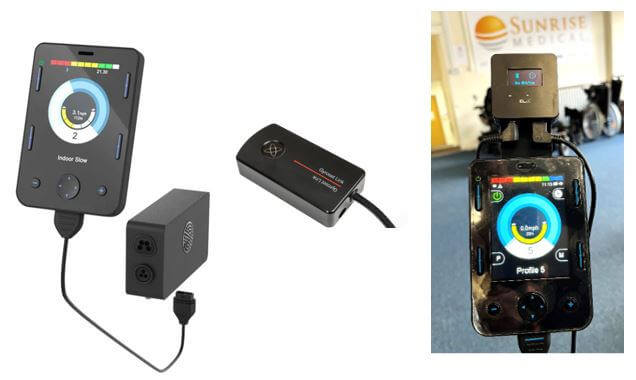

Imagen de arriba a la izquierda: Unidad Omni 2 que incluye pantalla de visualización y caja de control externa (almacenada en el estuche con cremallera en la parte trasera de la mayoría de las sillas de ruedas eléctricas de Sunrise Medical).
Imagen de arriba en el centro: Unidad Link, que se conecta al Omni2 y traduce los datos del Cubo en señales de joystick que la silla de ruedas puede utilizar.
Imagen de arriba a la derecha: Cubo montado sobre la pantalla de usuario Omni 2.
Encendido: sensor de reposacabezas o interruptor alternativo
Vigo requiere un botón externo para encenderse y apagarse, así como para activar el enlace Bluetooth y recalibrarse para cada uso. El kit Vigo incluye un "Sensor de Reposacabezas" que se conecta al Cubo. Éste puede colocarse en la parte frontal de la almohadilla del reposacabezas mediante una cubierta de neopreno con cierre, o en algunos casos insertado dentro del reposacabezas justo debajo de la funda. Alternativamente, se puede utilizar cualquier interruptor compatible con un conector Jack de 3.5 mm, como un botón pulsador. Por último, el botón multifunción en el sensor de la diadema Vigo se presiona durante 5 segundos para encenderlo.

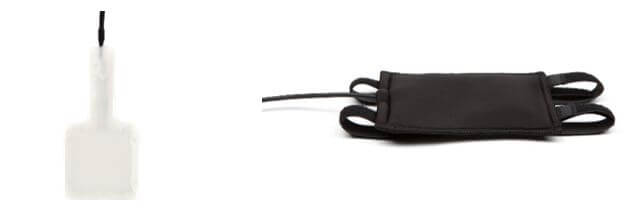

Interruptor de fuerza "Sensor de Reposacabezas" Vigo
Izquierda: Sin funda, para uso dentro del reposacabezas u otros soportes
Derecha: El interruptor del Sensor de Reposacabezas en una funda de neopreno y Velcro, para fijar externamente al reposacabezas o en otro lugar de la silla

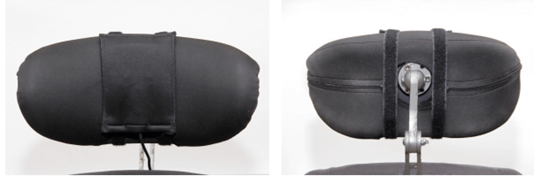

Interruptor de activación del reposacabezas colocado en el exterior del reposacabezas.
Acceso a otras funciones de la silla de ruedas: Interruptor de gestos integrado y alternativas
El auricular Vigo cuenta con un sensor de infrarrojos integrado (interruptor/botón de sensor de gestos) que se puede utilizar para meterse al menú Usuario para acceder a otros modos, como el de asiento, subir velocidad... Esto se activa mediante movimientos faciales, como hinchar las mejillas o un guiño fuerte. Alternativamente, el Vigo puede configurarse para regresar al menú Usuario después de un período de inactividad, o se podría utilizar un segundo botón para cambiar entre modos y perfiles.
USB: Programación y control de ratón
Además, Vigo cuenta con un Dongle USB externo que se conecta a un ordenador para personalizar los ajustes, así como para utilizar el control de cabeza Vigo para el control directo de funciones de ratón mediante Bluetooth si así se desea. Para cada sistema pack Vigo, el auricular, el Link, el Cubo y el USB se vinculan en el momento de fabricación para que funcionen juntos. Sin embargo, se pueden emparejar unidades adicionales al sistema después de la compra para utilizarlos con otros dispositivos. Esto podría permitir a una persona controlar un portátil en una habitación, dirigirse a un ordenador de mesa en otra habitación y continuar utilizando el sistema allí también.

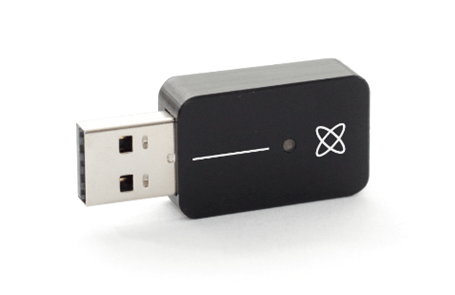

Arriba: USB Vigo para programación y control del ratón del ordenador

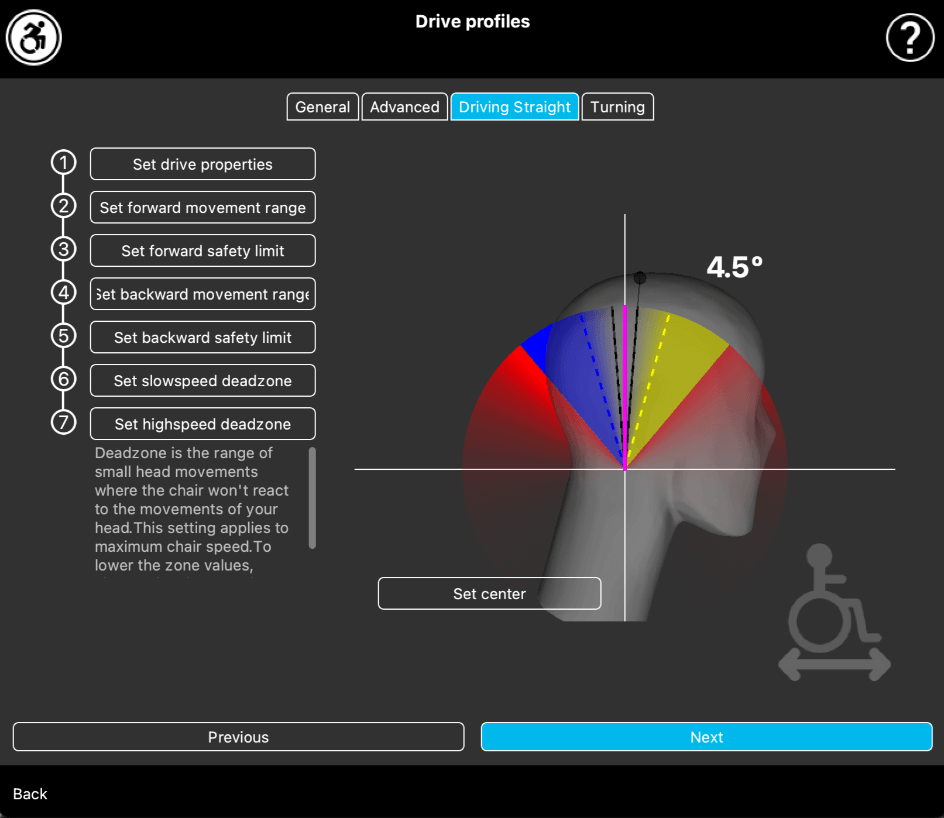

Abajo: Software de programación Vigo
¿Quieres saber más sobre el Vigo? Disponemos de una amplia variedad de videos tutoriales online, así como un artículo que explora su aplicación a las necesidades de los usuarios y una sección de preguntas frecuentes.
